Dentrando a Picar!!!

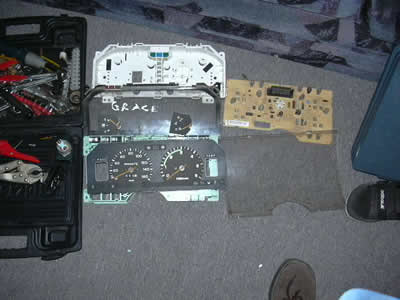

Con el cambio de motor se produjo el gran problema: el velocímetro antiguo era electrónico mientras que la nueva caja de cambio traía sensor con piola. Además el tablero original no incluía tacómetro, indispensable para el motor petrolero. Después de barajar varias alternativas me decidí a comprar en una desarmaduría el tabero original correspondiente al motor D4BX (Hyunday Grace y otros) y tratar de adaptarlo. Elasunto resultó mucho más difícil de lo que creía. A la izquierda aparece el tablero original, desarmado |
|

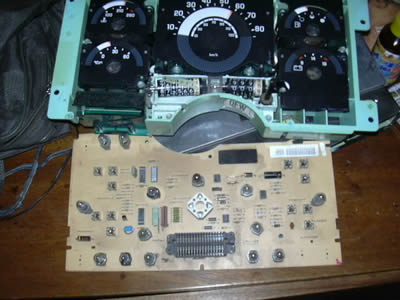

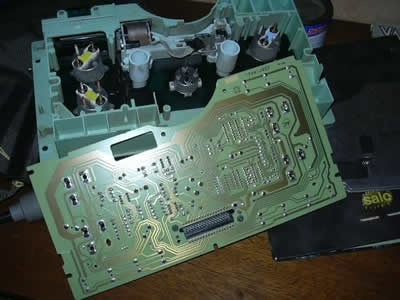

Siguiendo
con el desarme del tablero original, saqué toda la carcaza y
luego los relojes. Un conector soldado al circuito impreso
alimenta al panel y los instrumentos |
No
fué difícil encontrar un tablero de Hyunday Grace (US$ 23
aprox.) pero el primer problema fué que era mucho más
ancho que el original, o sea quedó descartado llegar y cambiarlo
porque simplemente no entraba. |
Había
que hacer cirugía mayor, lo primero era cortar la parte superior
del circuito impreso original, para aprovechar el conector y las luces
de viraje |
Después
de rayar con cortaplumas, empiezo a cortar con una sierra a lo bruto,
eso es lo que se llama el método suave |
Tan a
lo bruto que la hoja de la sierra se me quebró. A comprar una
nueva entonces |
Y ya
está listo, esa franja de circuito impreso con el conector eslo
que me va a servir para energizar los instrumentos y el tablero |
Luego
tuve que cortar el circuito impreso de la Grace.Después
veré como arreglo las conexiones |

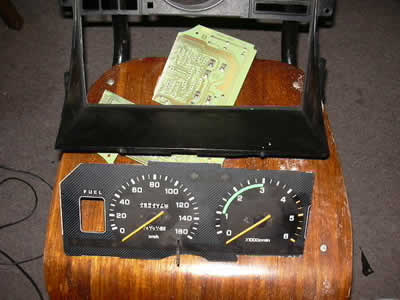

Lo
más doloroso fue cortar el panel de instrumentos: simplemente no
entraba completo, además tuve que cortar la máscara
posterior. En fin, hasta este punto todos creen que me volví
loco y que nunca volvere a tener instrumentos en la camioneta. Eso lo
veremos en el próximo capítulo |
